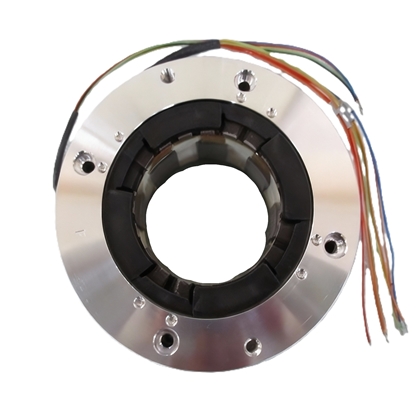

島津徑向磁軸承2件組裝 TMP-2003/3603
本服務面向Shimadzu TMP-2003 / 3603系列分子泵的徑向電磁鐵2（Radial Magnet Bearing 2）與徑向傳感器2（Radial Sensor 2）組合件的檢修與更換。適用于發生軸承力矩異常、轉子偏心、傳感器信號不穩或泵運行振動增大的機況。
常見故障表現：
- 啟動困難或轉速達不到額定值；
- 運行時出現異常振動或噪聲；
- 傳感器輸出不穩定、零點漂移或無信號；
- 磁體表面損傷、脫落或軸承間隙異常。
檢修流程（概述）：
- 初檢與記錄：在拆機前記錄泵體外觀、銘牌信息和故障現象；對電源、控制線束進行外觀檢查。可參考我司的配件目錄：產品配件。
- 靜電與無塵防護：拆卸與清潔在潔凈臺或低塵環境進行，佩戴防靜電手環與無塵手套，防止污染磁體與傳感器面。
- 拆解步驟：按原廠拆卸順序拆下上、下蓋，取出徑向電磁鐵組件與傳感器組件；拍照記錄間隙與裝配方向以便復位。
- 部件檢測：使用卡尺和量儀測量軸向/徑向間隙，檢查磁體磁性（用高靈敏磁強計），傳感器用示波器或萬用表檢測輸出電壓/電流與波形；檢查線束接觸與絕緣情況。
- 清潔與修復：非損傷表面可用異丙醇或規定清洗劑清潔，嚴重損傷或退磁的磁體、傳感器需更換原廠件；更換時建議使用經廠家驗證的備件，詳見備件信息：備件詳情。
- 裝配與定位：按記錄恢復部件位置，使用合適扭矩緊固連接件（根據泵體螺紋規格設置），確保傳感器與轉子對中，保持建議間隙范圍。
- 功能校驗：在試驗臺空載下逐步升速觀察傳感器波形、轉速穩定性與振動值；進行真空泵聯機試運行并觀察溫升與輸出信號。
- 出廠測試與交付：完成整機測試并記錄測試報告，交付客戶前可提供檢測數據與維修記錄以供追溯。更多配件信息請查看：配件與產品。
建議更換件與備件：
- 徑向電磁鐵2總成（Radial Unit 2 Assy）；
- 徑向傳感器2；
- 固定螺絲、絕緣墊圈與連接線束（如磨損則一并更換）。
常用檢測工具與設備：
- 示波器或高精度數字采集儀；
- 磁強計、卡尺、微米表；
- 振動分析儀與轉速計；
- 潔凈臺與防靜電裝備。
服務周期與保修說明：
- 常規檢修時間視故障復雜度而定，一般在接件后3–7個工作日內完成檢測與簡單更換；如需訂購原廠件則以備件到貨周期為準。請提前聯系并確認交付時間。
- 維修后提供有限保修，保修范圍為所更換部件在正常使用條件下發生的制造或裝配缺陷（具體期限與條款在維修單中說明）。
注意事項：
- 拆裝與檢測建議由具備真空設備經驗的工程人員進行；
- 避免使用磁性或金屬顆粒污染徑向磁體表面；
- 傳感器核對接線與接地，防止信號干擾導致誤判；
- 如需更換零件，請提供泵型號（TMP-2003 / 3603 series）與銘牌信息以便匹配。
如需預約檢修或獲取備件報價，請通過網站查看產品與配件信息并聯系我們：產品頁面。我們將根據您提供的故障描述和泵體信息給出檢修建議與時間安排。
