本頁面介紹適用于Shimadzu TMP-2003、3603系列分子泵的軸向磁浮傳感器(Axial Sensor Unit ASSY 3003)維修服務內容、常見故障判斷、檢修流程和檢測標準,供設備維護人員參考。

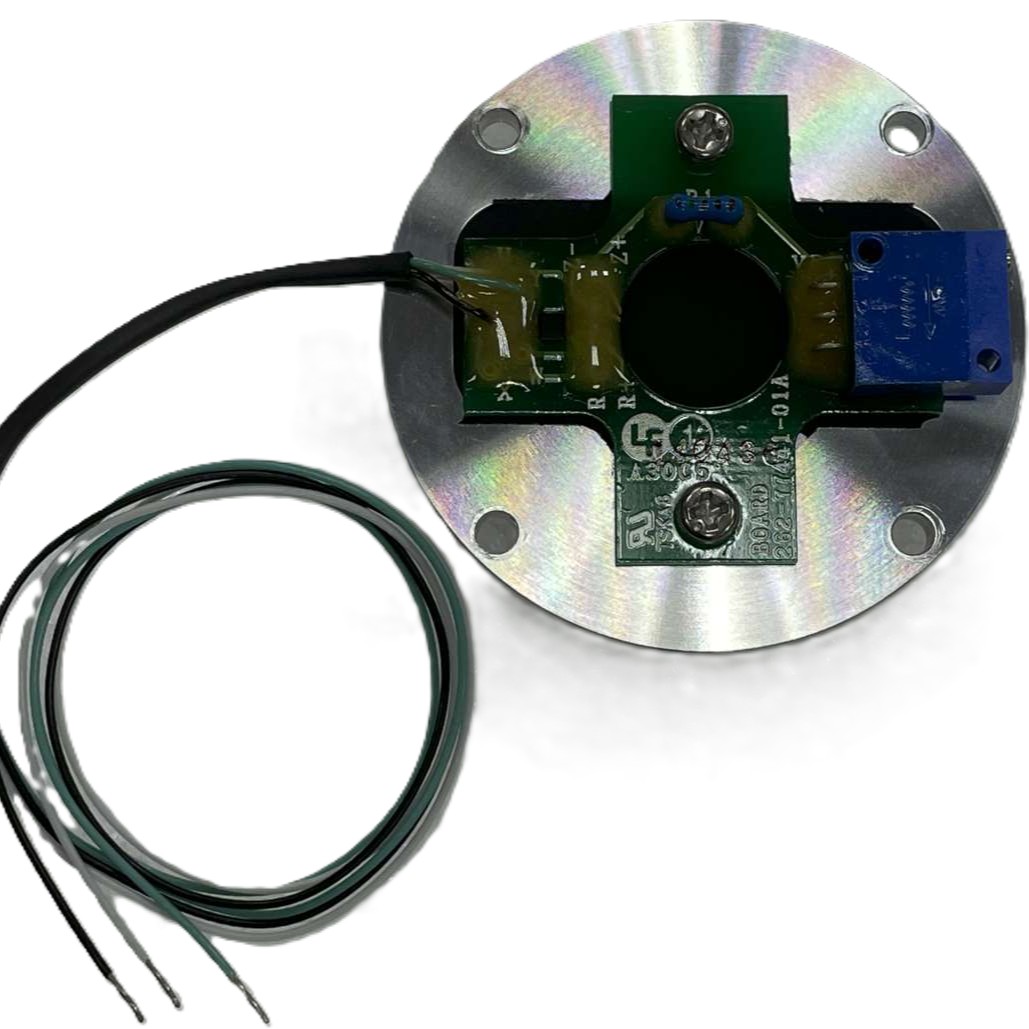

產品概述:該軸向磁浮傳感器為TMP-2003/3603系列分子泵的關鍵檢測組件,用于實時監測轉子軸向位置并配合控制單元維持磁浮狀態。若傳感器工作異常,會引起泵體報警、運行不穩或無法建立預期真空。
在請求維修或更換前,可先查看本頁面的相關零件信息:配件詳情。
- 適用型號:TMP-2003、3603 series。
- 原位修復對象:Axial Sensor Unit, 原裝備件維修及更換。
- 典型故障表現:控制報警(軸向位置異常)、運行抖動、溫度異常、輸出信號丟失或不穩定。
故障初步判斷(維修前檢查項):
- 目視檢查:外殼、接線端子、插頭是否受潮、腐蝕或有機械損傷。
- 電氣檢測:使用萬用表檢查供電電壓及接地情況,確認接線無斷路或短路。
- 信號檢測:用示波器或頻率計檢測傳感器輸出信號波形及幅值,比較與標稱值是否相符。
- 機械配合:檢查傳感器與轉子間隙、固定螺絲扭矩及安裝定位是否正確。
- 控制器報警碼:記錄分子泵控制器的錯誤碼,作為后續判定依據。
常見維修流程(標準作業步驟):
- 斷電并標識好所有接線,按設備說明書進行安全拆卸,移除分子泵并放置于清潔工作臺。
- 拆卸傳感器組件,檢查內部磁環、線圈和PCB是否有明顯損傷或氧化痕跡。
- 針對可修部位(如接插件、線纜短路、接觸不良)進行清潔、焊接或更換接插件;對磁環脫落或線圈損傷的部件建議更換整組件。
- 必要時采用原裝軸向傳感器總成替換,并按裝配規范調整間隙與定位,確保機械同軸性與固定扭矩符合要求。
- 更換后先在臺架上做空載通電測試,監測輸出信號穩定性、軸向位移反饋及溫升情況。
- 復裝到泵體并聯機校正,進行真空建立測試與泄漏測試,確認運行曲線恢復至允許范圍。
測試與驗收標準:
- 輸出信號波形穩定、無間歇性丟失;對應幅值在允許偏差內。
- 軸向位置反饋響應迅速且無振蕩,轉子在額定轉速下運行平穩。
- 控制器不再產生與軸向傳感器相關的報警代碼。
- 臺架真空和泵速達標,排氣溫度處于正常區間。
備件與更換建議:優先使用與原型號匹配的軸向傳感器總成,避免使用無法驗證的替代件。如需查看產品與備件信息,請訪問:產品列表。
包裝與運輸說明:更換或返修后的傳感器應使用防靜電材料包裹,內置減震保護并在外箱標注易碎與防潮提示,運輸途中避免劇烈振動和潮濕環境。
維修周期與費用說明:維修周期視故障性質而定,簡單的接觸不良清潔可在短時間內完成,復雜的器件更換與臺架測試需更長時間。具體時間與費用可在提交檢測后給出估算。若需進一步咨詢或提交維修需求,請通過以下頁面提交信息:備件查詢 或 聯系我們。
常見問答(簡要):
- Q:更換軸向傳感器后是否需要校準? A:建議進行臺架校準與在線調試,確保反饋與控制器匹配。
- Q:更換件能否自行安裝? A:若具備相應拆裝經驗和測試設備,可按步驟操作;如無把握,建議由具備拆裝經驗的檢修人員執行,以免影響泵體平衡與運行。
以上內容為軸向磁浮傳感器維修的技術說明與服務流程示意,具體檢修方案會根據實際故障和設備運行狀態作出相應調整。更多產品信息與配件可在頁面查看:配件詳情。
