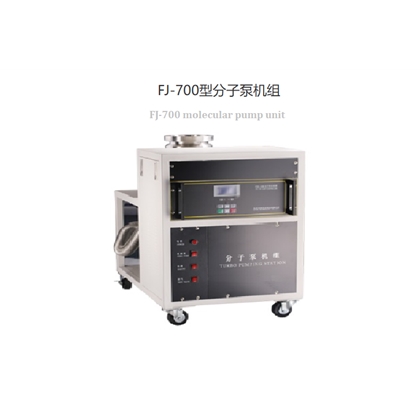

帶水冷機械泵和真空計FJ-700型無油分子泵機組
產品描述：
FJ-700泵站是一種獲得高真空的清潔設備。該設備是采用真空原理的真空獲取系統，由機械泵和分子泵組成。具有啟動快、真空度高、油污染少、操作方便等特點，廣泛應用于表面分析、加速器技術、等離子體技術、電真空裝置制造等領域。該設備具體由非標機架、機械泵及管道、電氣控制系統、水冷保護控制等組成。
主要參數：
真空系統泄漏率：≤ 1×10-9Pa·m3/S
電源電壓：380V±10/50Hz
冷卻方式：水冷（入水溫度≤25°C
設備利用率環境溫度：5-40°C
設備利用率的環境濕度：≤ 80%
Configuration:
|
Name |
Number |
|
F-160/700 molecular pump and power supply |
1 |
|
RV-6 mechanical pump |
1 |
|
Frame |
1 |
|
Control power supply |
1 |
|
ZDF-11B5 combination vacuum gauge |
1 |
|
Other attachments |
|
特征：
1.快速啟動
2.操作簡單
3.水冷保護
4.高真空
Specifications:
|
|
Unit |
FJ-700 |
|
Flange(In) |
|
DN150 CF |
|
|
|
DN150 ISO-K |
|
Flange(Out) |
ISO-KF |
DN40 |
|

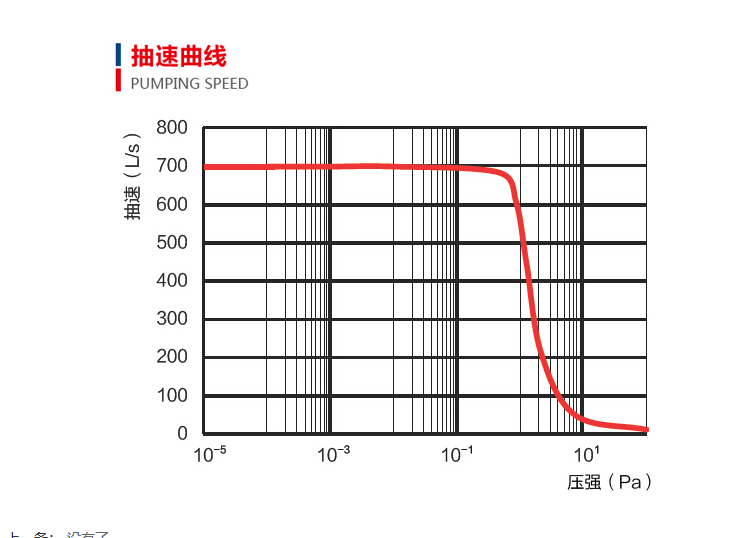

Pumping Speed |
l/s |
N2:700 |
|
|
|
He:580 |
|
|
|
H2:260 |
|
|
|
Ar:680 |
|
Compression Ratio |
|
N2:109 |
|
|
|
He:107 |
|
|
|
H2:106 |
|
|
|
Ar:109 |
|
Ultimate Pressure |
Pa |
C9F:5×10-5 |
|
|
|
|
|
recommended forevacuum pressure |
Pa |
100 |
|
forevacuum pump |
|
RV-6( default ) |
|
Cooling Type,Standard |
|
Water/Air |
|
Cooling Water Consumpion |
L/min |
>1 |
|
Cooling Water Temperature |
℃ |
≤25 |
|
Input voltage/ frequency |
V/Hz |
380±20/50 |
|
Environment temperature (℃) |
Water cooling |
5℃-40℃ |
|
|
|
|
|
mounting position |
|
Vertical |
|
Controller Model |
|
TCDP-Ⅱ |
|
L*W*H |
mm |
550×690×850(water) |
|
|
|
|
|
Weight |
kg |
135 |
維護：
1.日常維護：
1. 在設備的日常使用中，注意觀察真空泵的油位和泵的油色;如果缺油，請及時供應。如果泵油顏色異常，請及時更換。
2. 2.運行過程中的維護：
3. 設備運行過程中，注意保持抽真空室清潔，以免雜物進入真空室造成設備損壞。
